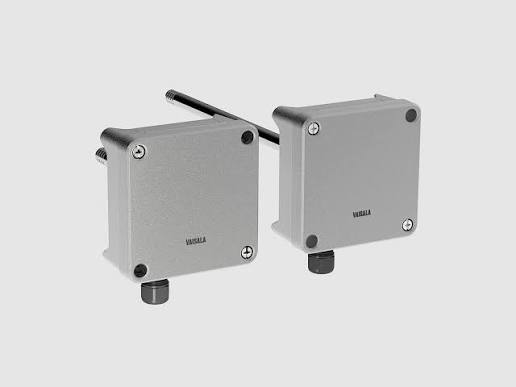

Vaisala HMD60 A1A1A1A0N1 | Bộ Truyền Độ Ẩm và Nhiệt Độ Gắn Ống Gió

Vaisala HMD60 A1A1A1A0N1 là bộ truyền độ ẩm và nhiệt độ gắn trên ống gió (duct humidity & temperature transmitter) dành cho các hệ thống HVAC và ứng dụng công nghiệp nhẹ. Cấu hình này sử dụng đầu dò dài tiêu chuẩn 25 cm, cảm biến HUMICAP® R2, ngõ ra 4–20 mA dạng loop-powered, với CH1 đo RH 0–100 %RH và CH2 đo nhiệt độ -20…+80°C. Cấu hình không có màn hình và dùng lưới lọc inox ASM212652SP.

Danh mục: Sản phẩm Vaisala Việt Nam

Mô tả

Tính năng nổi bật
Đo đồng thời độ ẩm tương đối (RH) và nhiệt độ (T) trong ống gió.
Cảm biến độ ẩm HUMICAP® R2.
Dải đo RH: 0…100 %RH.
Độ chính xác RH lên đến ±1,5 %RH trong vùng 0…+40°C và 0…90 %RH.
Cảm biến nhiệt độ Pt1000.
Ngõ ra 2 × 4–20 mA, dạng loop-powered.
CH1: RH 0…100 %RH.
CH2: T -20…+80°C theo cấu hình mã hàng.
Đầu dò tiêu chuẩn 25 cm, phù hợp đo trực tiếp trong luồng khí.
Thân kim loại chắc chắn, cấp bảo vệ IP66 / NEMA 4X theo dòng HMD60.
Có thể tính toán thêm các đại lượng như điểm sương, nhiệt độ bầu ướt, độ ẩm tuyệt đối, mixing ratio và enthalpy, tùy cấu hình.
Có thể kiểm tra/cấu hình bằng Vaisala Insight hoặc thiết bị cầm tay MI70 thông qua cổng service.
Thông tin sản phẩm
Thông số HMD60 A1A1A1A0N1
Hãng sản xuất Vaisala
Model HMD60 A1A1A1A0N1
Tên thiết bị Bộ truyền độ ẩm và nhiệt độ gắn ống gió
Ứng dụng chính HVAC / ống gió
Cảm biến RH HUMICAP® R2
Cảm biến nhiệt độ Pt1000
Dải RH 0…100 %RH
Dải T theo cấu hình -20…+80°C
Độ chính xác RH ±1,5 %RH tại 0…+40°C, 0…90 %RH
Ngõ ra 2 × 4–20 mA
CH1 RH 0…100 %RH
CH2 T -20…+80°C
Nguồn Loop-powered, 10…35 VDC tùy tải
Chiều dài đầu dò 25 cm – Standard
Bộ lọc Lưới inox ASM212652SP
Kiểu lắp Gắn trực tiếp trên ống gió
Cấp bảo vệ IP66 / NEMA 4X
Vật liệu vỏ Nhôm đúc
Vật liệu đầu dò Thép không gỉ
Màn hình Không
Giao tiếp service M8 4-pin

Thông số dòng HMD60 hiện hành xác nhận RH 0…100 %RH, độ chính xác tới ±1,5 %RH, nhiệt độ -40…+80°C ở cấp cảm biến, vỏ IP66/NEMA 4X và đầu dò inox.

Ý nghĩa cấu hình A1A1A1A0N1

Với mã A1A1A1A0N1, các lựa chọn quan trọng của cấu hình là:

A1 → đầu dò RH + T, chiều dài tiêu chuẩn 25 cm.
A1 → ngõ ra 4–20 mA.
A1 → cấu hình RH 0…100 %RH / T -20…+80°C.
A0 → cấu hình không có tùy chọn đặc biệt ở vị trí tương ứng.
N1 → cấu hình hoàn thiện theo tùy chọn tiêu chuẩn của nhà sản xuất.

Nguồn cấu hình thương mại cũng xác nhận chính xác mã HMD60 A1A1A1A0N1 với đầu dò 25 cm, 4–20 mA, RH 0–100% và T -20…+80°C.

Ứng dụng

HMD60 A1A1A1A0N1 phù hợp nhất cho các hệ thống cần đo và điều khiển RH/T trực tiếp trong đường ống gió:

HVAC trong nhà máy và tòa nhà.
Hệ thống AHU/MAU.
Phòng sạch.
Bệnh viện.
Trung tâm dữ liệu.
Nhà máy dược phẩm.
Nhà máy thực phẩm & đồ uống.
Nhà máy điện tử/semiconductor.
Hệ thống BMS.
Giám sát và điều khiển độ ẩm trong hệ thống thông gió công nghiệp.

Vaisala định vị HMD60 cho các ứng dụng HVAC yêu cầu độ chính xác và độ ổn định cao; các ứng dụng được hãng nêu gồm data center, commercial buildings và các môi trường công nghiệp/critical environments.

Ưu điểm
Đo trực tiếp trong duct, phù hợp kiểm soát HVAC.
Đầu dò 25 cm giúp đưa cảm biến vào sâu trong luồng khí.
2 × 4–20 mA thuận tiện đưa RH và T về PLC/BMS.
Độ chính xác RH cao, tối đa ±1,5 %RH trong điều kiện tiêu chuẩn.
Cảm biến HUMICAP® R2 có độ ổn định và khả năng chống ảnh hưởng môi trường tốt.
Vỏ IP66/NEMA 4X, phù hợp môi trường công nghiệp.
Có thể kiểm tra và hiệu chuẩn tại hiện trường bằng thiết bị Vaisala phù hợp.
